Porte hélicoptère Jeanne d'Arc Porte hélicoptère Jeanne d'Arc

Caractéristiques principales Caractéristiques principales



Déplacement : 10 575 tonnes (13 270 pc)
Dimensions (mètres) : 182 x 24 x 7.3 mètres
Vitesse : 26,5 noeuds
Propulsion : 4 chaudières multitubulaires, type dissymétrique, timbrées à 45 kg/cm2 et surchauffe 450°,
        2 turbines Rateau, 2 hélices.
Puissance : 40000 Ch (29 420 kW)
Usine électrique : 4400 kW
Distances franchissables : 6800 nq à 16 nds, 3 750 à 25, 3 000 à 26,5.
Equipage : 31 officiers + 182 officiers mariniers + 414 quartiers-maître et matelots, 150 officiers-élèves.

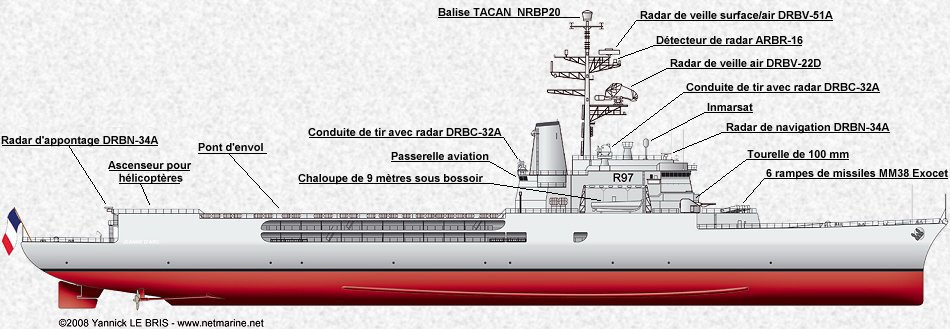

Equipements

Système d'armes Détection Télécom Guerre électronique
  • 6 rampes Exocet MM 38
  • 2 tourelles 100 mm Mle 53 (4 tourelles à l'origine,
           2 ont été enlevées en 2000)
  • 4 mitrailleuses de 12.7 mm
  • 1 DRBV 22 D
  • 1 DRBV51A
  • 2 DRBN34
  • 1 DRBC32A
  • 1 Sonar DUBV24
  • 1 Inmarsat
  • 1 bruiteur AN/SLQ 25 NIXIE
  • Divers :
    - Coque divisée en 15 tranches
    - Installations hospitalières : un bloc opératoire ; Hôpital de 16 lits
    - Autonomie : 90 jours (200 tonnes de vivres)
    - 2 ancres ; une installation de ravitaillement à la mer ; une grue de 12 t à 12 m
    - Drome : 2 chaloupes ; 1 EDL 700

    Installations aéronautiques

    Son groupe aérien comprend actuellement 3 hélicoptères Alouette III de la 35 F; depuis 1992 il est renforcé par un détachement d'hélicoptères de combat de l'ALAT (Aviation légère de l'Armée de terre) composé de 2/Cougar et 3/Gazelle avec un détachement de 40 hommes lors des campagnes d'application.

    Dans le bloc passerelle, on trouve en plus des passerelles de navigation :

    (d'après Flotte de Combat 1998)


    Informations recueillies sur le site : net_marine.jpg (6000 octets)
